Topologia sieciowa to kluczowy element projektowania i działania każdej sieci komputerowej. Określa sposób, w jaki urządzenia w sieci są ze sobą połączone, wpływając na wydajność, niezawodność i skalowalność całej infrastruktury. Wybór odpowiedniej topologii – czy to magistrali, gwiazdy, pierścienia, siatki, drzewa czy hybrydowej – może znacząco wpłynąć na funkcjonowanie sieci w różnych środowiskach. W tym artykule omówimy najważniejsze rodzaje topologii sieciowych, ich zalety, wady oraz zastosowania, aby pomóc Ci wybrać rozwiązanie najlepiej dopasowane do Twoich potrzeb. Czytaj dalej, by dowiedzieć się więcej!

SPIS TREŚCI

• Topologia magistrali (bus)
• Topologia pierścienia (ring)
• Topologia gwiazdy (star)
• Topologia siatki (mesh)
• Topologia drzewa (tree)
• Topologia hybrydowa

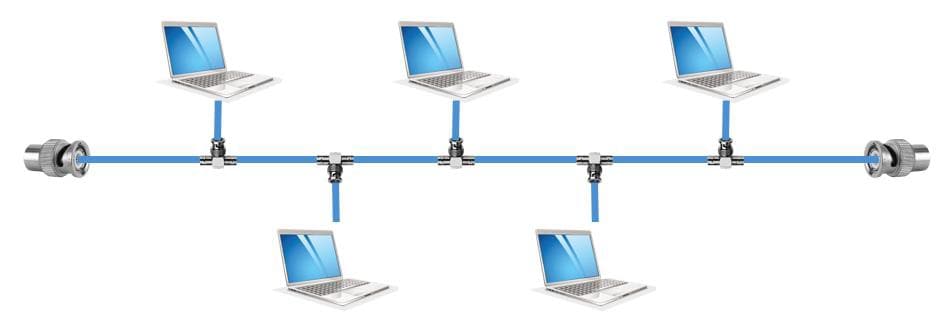

Topologia magistrali (bus)

Źródło zdjęcia: https://pasja-informatyki.pl

Definicja

Topologia magistrali - to rodzaj sieci, w której wszystkie urządzenia są podłączone do jednej, wspólnej linii komunikacyjnej (zwanej magistralą). Dane przesyłane są wzdłuż magistrali i odbierane przez odpowiednie urządzenie. Jest prosta w budowie i tania, ale awaria magistrali powoduje zatrzymanie działania całej sieci.

Zalety:

• Prosta w budowie i tania w implementacji.
• Wymaga mniejszej liczby kabli w porównaniu z innymi topologiami.

Wady:

• Awaria magistrali zatrzymuje działanie całej sieci.
• Trudności w diagnozowaniu problemów.
• Ograniczona liczba urządzeń, które można podłączyć bez pogorszenia wydajności.

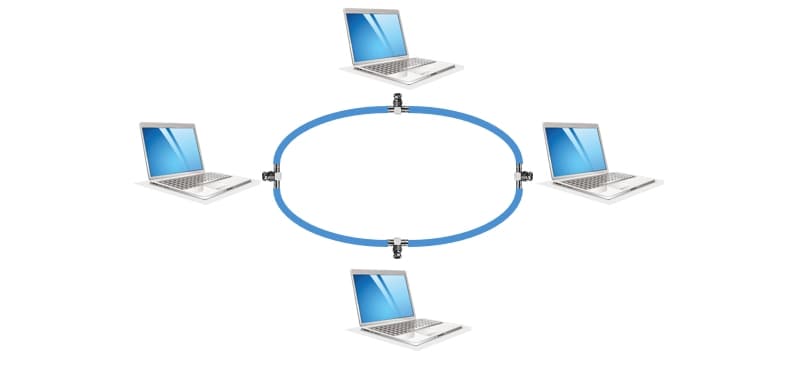

Topologia pierścienia (ring)

Źródło zdjęcia: https://pasja-informatyki.pl

Definicja

Topologia pierścienia - łączy urządzenia w zamknięty okrąg, gdzie dane przesyłane są od jednego urządzenia do drugiego w ustalonym kierunku. Jest odporna na kolizje danych, ale awaria jednego urządzenia lub łącza może przerwać działanie całej sieci.

Zalety:

• Dane przesyłane są w sposób uporządkowany, co eliminuje kolizje.
• Możliwość obsługi dużych odległości.

Wady:

• Awaria jednego urządzenia lub łącza powoduje przerwanie działania całej sieci.
• Dodanie lub usunięcie urządzenia wymaga zatrzymania pracy sieci.

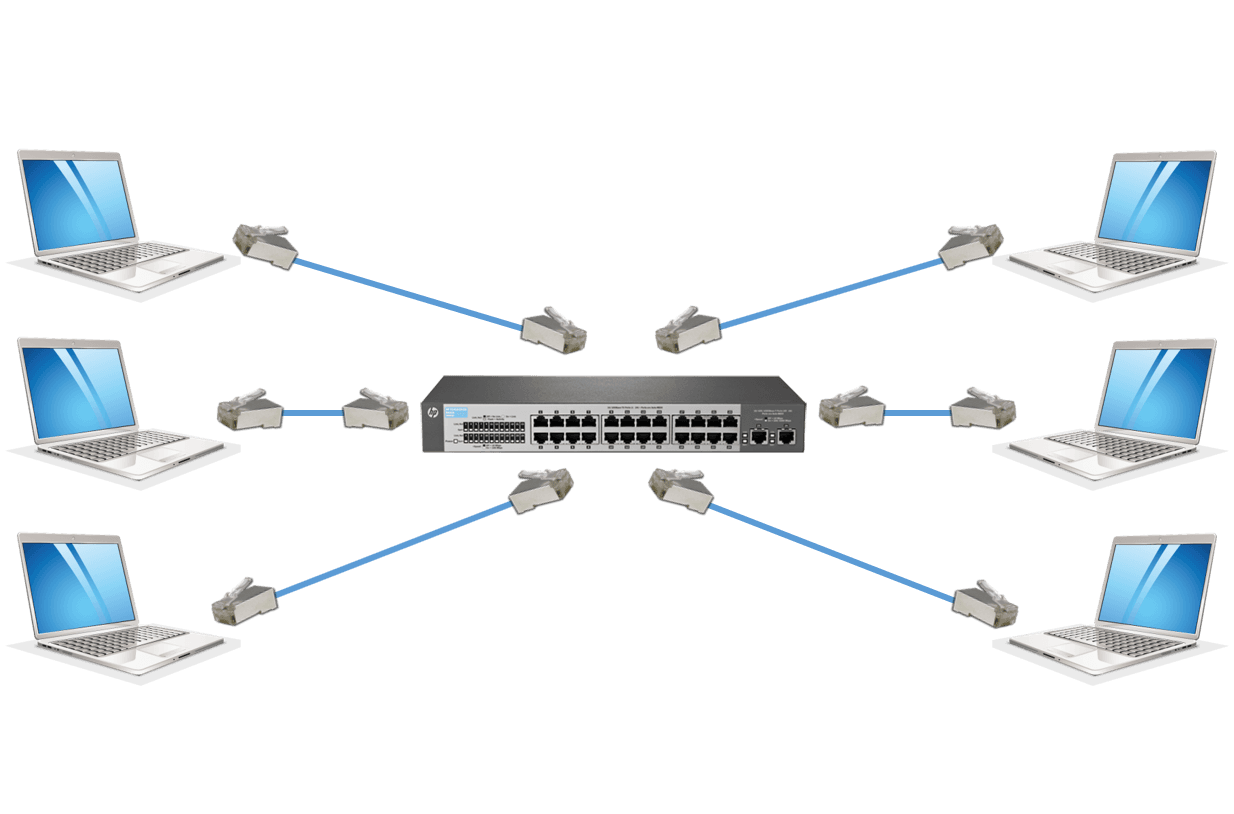

Topologia gwiazdy (star)

Źródło zdjęcia: https://pasja-informatyki.pl

Definicja

Topologia gwiazdy - to rodzaj sieci, w której wszystkie urządzenia są podłączone do centralnego węzła (np. switcha lub routera). Awaria jednego urządzenia nie wpływa na sieć, ale awaria centralnego węzła powoduje zatrzymanie jej działania.

Zalety:

• Awaria jednego urządzenia nie wpływa na funkcjonowanie reszty sieci.
• Łatwa diagnostyka i rozbudowa.
• Centralny węzeł efektywnie zarządza ruchem sieciowym.

Wady:

• Awaria centralnego węzła zatrzymuje całą sieć.
• Wysokie koszty związane z zakupem centralnego urządzenia i większej liczby kabli.

Topologia siatki (mesh)

Źródło zdjęcia: https://sektorek.wordpress.com/

Definicja

Topologia siatki - łączy każde urządzenie z kilkoma innymi, zapewniając wiele ścieżek komunikacji. Dzięki temu jest bardzo niezawodna i odporna na awarie, ale jej budowa i koszty są bardziej skomplikowane.

Zalety:

• Wysoka niezawodność dzięki wielu ścieżkom komunikacji.
• Odporność na awarie – problem jednego łącza nie wpływa na całą sieć.

Wady:

• Duże koszty instalacji i skomplikowana konfiguracja.
• Wymaga dużej ilości kabli i sprzętu.

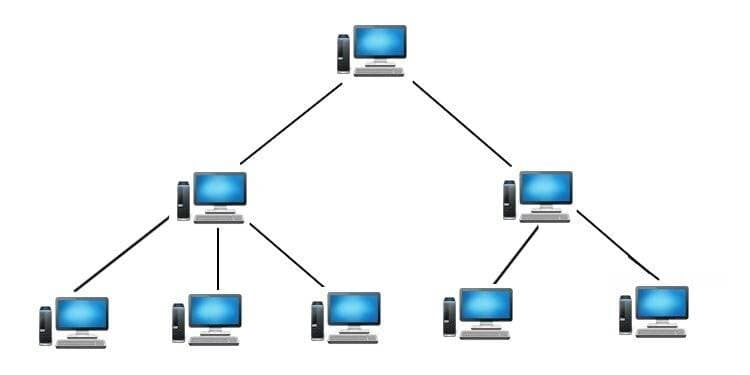

Topologia drzewa (tree)

Źródło zdjęcia: https://www.shiksha.com/

Definicja

Topologia drzewa - łączy urządzenia w hierarchiczną strukturę, gdzie węzły niższego poziomu łączą się z nadrzędnymi. Jest łatwa w zarządzaniu, ale awaria głównego węzła może wpłynąć na działanie całej sieci.

Zalety:

• Dobra organizacja sieci i łatwość zarządzania dużymi strukturami.
• Możliwość grupowania urządzeń w podstruktury.

Wady:

• Awaria głównego węzła wyższego poziomu wpływa na urządzenia niższego poziomu.
• Koszty rosną w miarę rozbudowy sieci.

Topologia hybrydowa

Źródło zdjęcia: https://www.javatpoint.com/

Definicja

Topologia hybrydowa - to połączenie różnych rodzajów topologii, np. gwiazdy z magistralą. Jest elastyczna i dopasowana do różnych wymagań, ale jej budowa jest bardziej złożona i kosztowna.

Zalety:

• Elastyczność – można ją dostosować do różnych potrzeb i środowisk.
• Łączy zalety różnych topologii.

Wady:

• Skomplikowana w projektowaniu i konfiguracji.
• Wyższe koszty implementacji i utrzymania.
